Van màng nhựa Van màng nhựa Thông số kỹ thuật của van màng nhựa
- Kích thước van: DN100(4") - DN150 (6").
 - Vật liệu:
 + Thân van: UPVC, CPVC, PP.
 + Đĩa van: UPVC, CPVC, PP.
 + Trục van: UPVC, UPVC, PP, inox Sus304, sus316.
 - Gioăng làm kín: EPDM, PTFE.
 - Nhiệt độ:-10 ~110 độ C.
 - Áp suất làm việc: PN10, PN16.
 - Kiểu lắp: Lắp bích, Bi rắc co.
 - Kiểu van: Tay gạt, tay quay
 - Môi trường: Nước, nước thải, khí, hóa chất loảng, đậm đặc.
 - Xuất sứ: Đài Loan, Hàn Quốc, Trung Quốc, Japan.
VMNhua Van Số lượng: 0 cái

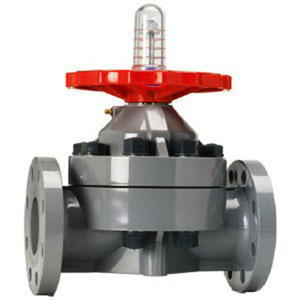

Van màng nhựa

Giá bán: Liên hệ

Mã sản phẩm: VMNhua

Thông số kỹ thuật của van màng nhựa
- Kích thước van: DN100(4") - DN150 (6").
 - Vật liệu:
 + Thân van: UPVC, CPVC, PP.
 + Đĩa van: UPVC, CPVC, PP.
 + Trục van: UPVC, UPVC, PP, inox Sus304, sus316.
 - Gioăng làm kín: EPDM, PTFE.
 - Nhiệt độ:-10 ~110 độ C.
 - Áp suất làm việc: PN10, PN16.
 - Kiểu lắp: Lắp bích, Bi rắc co.
 - Kiểu van: Tay gạt, tay quay
 - Môi trường: Nước, nước thải, khí, hóa chất loảng, đậm đặc.
 - Xuất sứ: Đài Loan, Hàn Quốc, Trung Quốc, Japan.

Van màng nhựa PVC, UPVC, PP là gì?

Van màng (tiếng anh: diaphragm valve) là loại van dùng một màng ngăn bằng chất dẻo có tính đàn hồi để điều chỉnh dòng chảy vật chất. Màng ngăn này có chốt nối với chốt đẩy. Chốt đẩy này chuyển động lên xuống nhờ cần van.
Khi chốt đẩy được hạ xuống thì nó sẽ nén màng ngăn chặt vào vòng làm kín. Khi đó dòng chảy qua van màng sẽ bị chặn lại. Nếu chốt đẩy được kéo lên thì màng ngăn sẽ chuyển động theo và bắt đầu có dòng chảy chất lỏng đi qua van.
Các loại van màng có thể dùng cho cả hai mục đích là đóng và mở dòng chảy cũng như điều tiết dòng chảy.
Van màng (diaphragm valve) được thiết kế cho quy trình sản xuất vô trùng trong ngành sản xuất dược, thực phẩm với thân cấu tạo từ thép không gỉ đã được kiểm soát nồng độ lưu huỳnh, màng PTFE tinh chế, bảo đảm được mức độ vô trùng đem lại hiệu quả tối đa trong sản xuất.

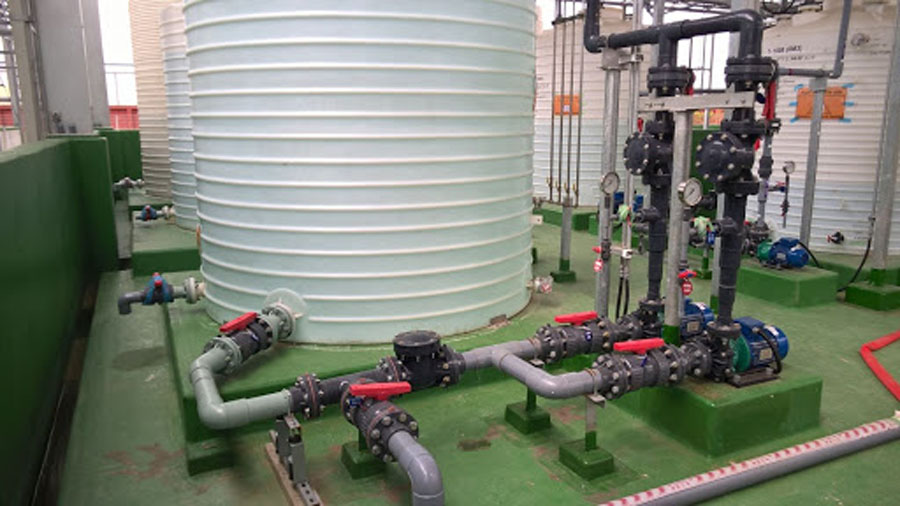

van mang nhua mot chieu

Cấu tạo của Van màng nhựa PVC bao gồm các bộ phận sau:

Thân van: Thân được chế tạo có dạng chữ "V" ngược tạo thành một vách ngăn. Vật liêu sử dụng để chế tạp thân ban thường là thép, gang... Đối với những ứng dụng có độ ăn mòn cực cao, Van màng thường được sản xuất bằng inox hoặc nhựa UPVC, có thể được bọc bằng thủy tinh, cao su, chì, nhựa, titan hoặc các vật liệu khác. Thân van màng được thiết kế và sản xuất với nhiều dạng kết nối khác nhau: Nối hàn, nối ren, nối bích.
Màng Van: Được sản suất từ các vật liệu mềm có sự đàn hồi lướn và chịu được áp suất như: Cao su EPDM, cao su Viton... Màng van có nhiệm vụ chính là đóng mở van. Khi màn van bị ép chặt xuống vách ngăn là lúc van đóng hoàn toàn. Khi màng van được trục nâng lên là lúc van mở.
Trục van: Đầu trên của trục kết nối với bộ phận truyền động, đầu dưới nối với màng van. Trục có nhiệm vụ nâng và hạ màng van giúp van đóng/mở thông qua sự điều hành của bộ phận truyền động.
Giăng lằm kín: Có nhiệm vụ làm kín các mối nối trên thân van, chống rò rỉ, các mối nối này được bắt chặt bằng các bulong ốc vít. Giăng làm kín cũng được chế tạo vằng vật liệu chịu lực chống ma sát và ăn mòn cơ học cũng như hóa học.
Thiết bị truyền động: Có rất nhiều sự lựa chọn cho van màng. Thiết bị truyền động thông dụng nhất trên van màng là tay quay(tay vô lăng) đối với van đống mở bằng tay. Nếu yêu cầu van đóng mở tự động thì sử dụng thiết bị truyền động mằng điện hoặc khí nén.

cau tao van mang

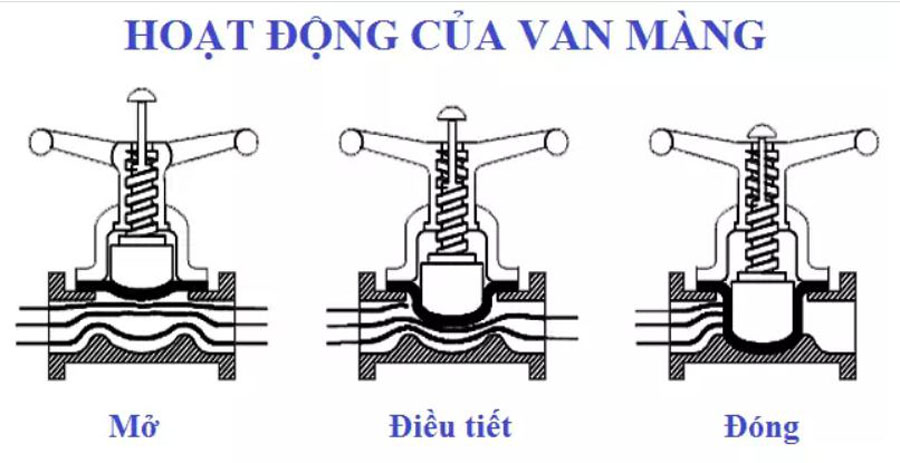

Hoạt động của van màng:

Màng ngăn của van màng (Diaphragm valve) hoạt động như một màng làm kín để điều chỉnh dòng chẩy do sự tiếp xúc của nó với phần chuyển động của van. Các loại van màng được dùng đối với các vật chất có tính ăn mòn hay đối với các chất cần có độ sạch cao.
Khi vận hành các loại van màng không nên tác động những lực quá mạnh lúc đóng van vì điều này có thể làm kẹt màng ngăn ở trong vòng làm kín và gây hư hại màng ngăn. Áp suất suất thấp nhất mà van có thể xử lý phụ thuộc vào vật liệu của màng và nhiệt độ của chất lưu. Cũng vậy, tuổi thọ của van chịu ảnh hưởng tính chất vật lý và hóa học của lưu chất. Hơn nữa, áp suất thủy tĩnh của hệ thống không được vượt quá mức áp suất tối đa của màng ngăn.


cau tao van mang nhua

Van màng nhựa U_PVC được phân thành nhiều loại sau:

- Van màng reuewn
- Van màng bích
- Van màng lắp rắc co
- Van màng nhựa PVC
- Van màng nhựa UPVC
- Van màng khí nén
- Van màng chắn
- Van màng ngăn
- Van màng khí nén điều khiển

Van màng nhựa PVC được ứng dụng trong một số ngành sau:

Van màng (Diaphragm valve) có ứng dụng hiệu quả cho quy trình có lưu chất có tính ăn mòn, bào mòn cũng như độ nhớt cao, như axit, xút, dầu nhớt…trong các nhà máy sản xuất hóa chất, phân bón, và đặc biệt van màng còn được ứng dụng rộng rãi trong các nhà máy sản xuất dược phẩm, thực phẩm.

Ngoài cung cấp Van màng nhựa cty chúng tôi còn chuyên cung cấp các loại phụ kiện ống thépphụ kiện hànphụ kiện ren như: cút thép hàncút thép rentê thép hàntê thép rencôn thép hàn… hàng nhập khẩu chất lượng, đầy đủ chứng chỉ Co/Cq. Giao hàng tận nơi theo yêu cầu khách hàng với chi phí thấp nhất. Hãy liên hệ ngay cho chúng tôi.
